Armiranje tla


Opis:

- Drenaža (INTERDRAIN):

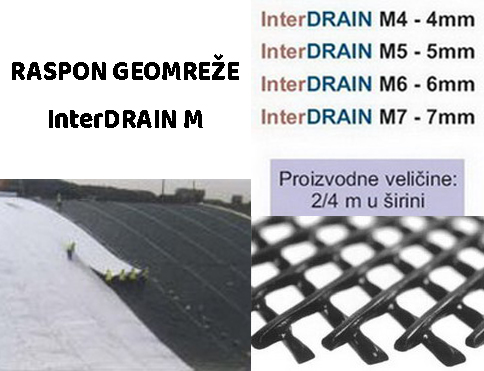

Interdrain je formiran neprekidni, istiskivanjem dva presečna polietilenska (HDPE) spleta velike gustine da bi se formirala visokoprofilna biaksijalna mrežna struktura. Rebra postavljena na istoj razdaljini, koja se seku na 60 stepeni, drže otvorenim protočne kanale velikog kapaciteta izbacivanja vode ili skupljanja gasa. Biaksijalni geomrežni dizajn obezbedjuje karakteristike visokog protoka i u mašinskom i u poprečnom pravcu. Sposobnost da se omogući kompletan protok u svim pravcima kritičan je zbog neravne površine prouzrokovane naseljavanjem i izgradnjom.
Interdrain je otporan na hemijske i biološke agense normalno prisutne u tlu i otpadnim materijama; takodje je stabilizovan ugljeničnim crnilom za otpornost na ultra ljubičastu degradaciju.

- RASPON DRENAZNIH GEOKOMPONENTI, FUNKCIJE
Funkcije

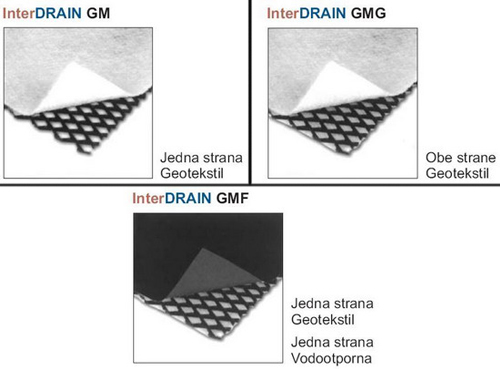

InterDRAIN GM
- Cedjenje, drenaža i odvajanje
InterDRAIN GMG
- Cedjenje, drenaža, odvajanje i zaštita
InterDRAIN GMF
- Cedjenje, drenaža, odvajanje, zaštita i zaštita od vode


STANDARDI GEOTEXTILA
Težina 120 g/m2 do 1.000 g/m2
Sirovina polipropilen (PP)
Standardna boja bela / siva








VODOOTPORNI FILM
Mikroni 200, 300, 400
Sirovina LDPE/EVA
Standardna boja crna







- Drenaža (TECHDRAIN)

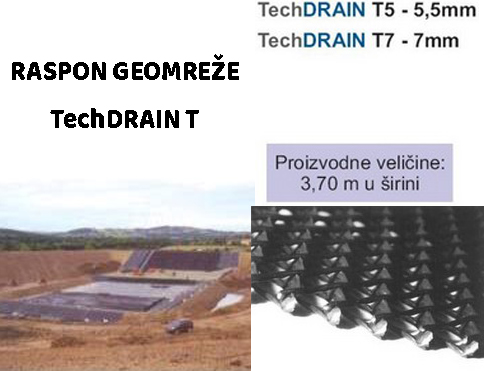

Intermas Techdrain geomreža je troslojna (triaksijalna) HDPE mreža za drenažu koja se sastoji od robusnog unutrašnjeg jezgra i spoljašnjih stabilizirajućih spletova, koja značajno povećava snagu zatezanja i otpornost na kompresiju u poredjenju sa biplanarnim proizvodima. U zavisnosti od primene, ne upredeni geotekstili mogu biti prikačeni za jednu ili obe strane mreže. Troslojna konstrukcija obezbedjuje visoku stopu protoka i visoke pritiske zatvaranja koji se obično vezuju za duboka postrojenja otpadnih materija. Stabilizirajući spletovi omogućuju smanjenje utiskivanja geotekstila u jezgro drenaže.
Techdrain je idealan za bazne postranične padine gde je konstrukcija slojeva za drenažu šljunka komplikovana i skupa, i za dna deponija zbog visoke stope protoka ispod 300 do 1000 kPa. I kod jedne i kod druge primene laka geomreža se razvije radi formiranja tankog sloja visoke stope drenaže sa velikim površinskim slojem za brzu drenažu.
Techdrain je dizajniran i konstruisan za dugoročnu drenažu i obezbedjuje adekvatnu stabilnost smicanja.

- RASPON DRENAŽNIH GEOKOMPONENTI, FUNKCIJE
Funkcije

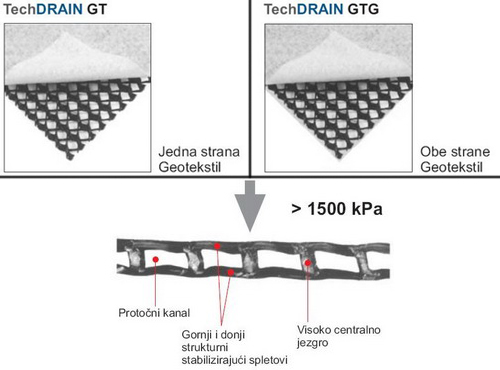

TechDRAIN GT
- Cedjenje, drenaža i odvajanje
TechDRAIN GTG
- Cedjenje, drenaža, odvajanje i zaštita


GEOTEKSTIL anti, ultra ljubičasti / 2 godine
Težina 200 g/m2 do 800 g/m2
Sirovina polipropilen (PP)
Standardna boja bela i crna
Specifikacije gubitak 50% mehaničkih karakteristika posle 2 godine pod izlaganjem 150 klz



- Drenaža (Funkcije, svojstva i karakteristike)
FUNKCIJE
- Zaštita - INTER TECH DRAIN obezbedjuje efektivnu zaštitu za vodootporna prekrivanja ili neprobojne materijale (membane, farbu, bentonitsko oblaganje itd.) za radove uzemljivanja i izgradnje (saobraćaja teških vozila, procese zbijanja itd.).
- Cedjenje - INTERMAS geotekstili savršeno procedjuju tečnosti, sprečavajući prolazak sitnog materijala i nanošenje mulja u cevima kolektora.
- Drenaža - INTER TECH DRAIN geojedinjenja imaju visok kapacitet drenaže, čak i na najblažim padinama i kada su podvrgnute teškim teretima.
- Vodootpornost - GMF-GLF raspon uključuje vodootporni film, koji dodaje gore pomenutom funkciju vodootpornosti.
- Odvajanje - INTER TECH DRAIN geojedinjenja objedinjuju jedan ili dva geotekstila čija uloga je da odvaja različite tipove prirodnih ili geosintetičkih proizvoda.

SVOJSTVA
- Dugoročno izvanredno ponašanje - INTERMAS geomreže ispod 200 kPa održavaju više od 90% gustine pod 20 kPa.
- Izvanredno ponašanje pri kompresiji - Razlika izmedju prvobitne gustine geomreže pod 200 kPa i gustine nakon dužeg vremena je manja od3%(minimalni gubitak zbog sklizavanja).
- Velika otpornost na spljeskavanje - Otpornost na kompresiju svih TechDRAIN geokomponenti je veća od 1500 kPa.
- Velika zatezna snaga - Zatezna snaga je superiorna u odnosu na zatezne sile koje se primenjuju na proizvod tokom instalacije koje su u proseku 5kN/m.
- Visok kapacitet isušivanja - To jest: kapacitet isušivanja InternDRAIN GMG512pod 200 kPa i nagib od i=0.5 je 0.47 l/ms.

KARAKTERISTIKE
Veoma robustan što omogućava da podnese oštećenja koja nastaju prilikom instalacije
- Lak i fleksibilan - savršeno se prilagodjava neravnim površinama
- Lak za transport i skladištenje
- Izolativni kapacitet izmedju strukture i zemljišta
- Dugotrajan: neuništiv, hemijski neaktivan, otporan na mikro organizme, otporan na oksidaciju, neosetljiv na atmosferske agense, neosetljiv na slanu vodu

PREDNOSTI U ODNOSU NA TRADICIONALNI METOD - Intern TECH DRAIN proizvodi predstavljaju brojne prednosti nad tradicionalnim metodom drenaže koja koristi šljunak:

ŠLJUNAK
- U pitanju je tradicionalni sistem
- Veliki troškovi transporta (kabasti materijali)
- Postavljanje materijala je sporo i skupo (teški materijali)
- Proces konstrukcije utiče na sabijanje materijala za popunjavanje, pošto se šljunak lako rasipa
- šljunak se ne distribuira svuda ravnomerno (heterogena svojstva)
-šljunak može da ošteti strukture i vodootporne sisteme, stvarajući tako potrebu za zaštitnim elementima (geotekstilima)
- šljunak uzrokuje nepotrebne pritiske na beton ili gradski otpad (u slučaju deponija)
- Lošije se odnosi prema životnoj sredini: vredan, redak i skup proizvod
- Rešenje koje košta više

- INTERDRAIN
- INTERN TECH DRAIN tip je odabran nakon tehnicke studije koja pokazuje da će biti u stanju da evakuiše barem 1,5 puta više vode od tradicionalnih rešenja
- Proizvod je lak za transport i skladištenje
- Isplativ proizvod koji se brzo i lako postavlja. Povećanje performansi polaganja (lak i fleksibilan proizvod)
- Proizvod se postavlja odjednom, bez remećenja sabijanja materijala za popunjavanje. Poboljšanje instalacionih performansi. Uporedne i homogene karakteristike i osobine
- INTERN TECH DRAIN objedinjuje zaštitne i funkcije odvajanja, bez potrebe za novim elementima
- Geojedinjenja su lagana i ne prouzrukuju preopterećenja
- Bolje po životnu sredinu: polipropilen i polietilen su neškodljivi elementi koji nisu zagadjivači i 100% se mogu reciklirati
- Ušteda od najmanje 60% u poredjenju sa tradicionalnom drenažom

PREDNOSTI NAD ZAŠILJENIM ("KUTIJA ZA JAJA") GEOKOMPONENTAMA

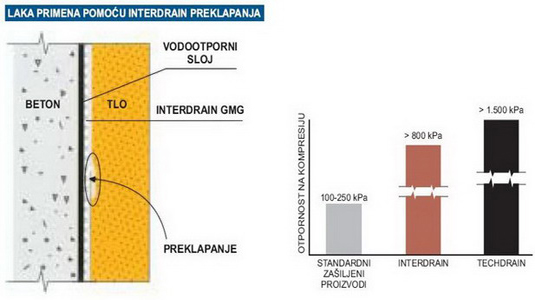

INTERN TECH DRAIN geojedinjenja imaju važnu LAKA PRIMENA POMOCU INTERDRAIN PREKLAPANJA prednost nad uobičajenim zašiljenim geokomponentama koje se koriste u javnim radovima:
- Bolja kompresija i performanse toka. INTERN TECH DRAIN može da funkcioniše pod daleko većim pritiscima (dublje zemljište) i pruža garanciju da proizvod neće kolabirati u toku konstrukcije lokacije (procesi sabijanja, težina mašinerije, itd.) ili u toku životnog veka strukture.
- Odredjene zašiljene komponente gube do polovine svog teoretskog kapaciteta drena što jedna od dve strane nije u kontaktu sa tlom (ova strana ne prikuplja vodu). Geomreže čuvaju 100% kapaciteta drenaže koji se dobija u ogledima.
- INTERN TECH DRAIN uvek ima jedno preklapanje, što predstavlja dragocenu pomoć pri njegovom polaganju.


VERTIKALNO ISUSIVANJE
- Sigurnosni zidovi
- Nosaci mostova i drugih struktura
- Vertikalni zidovi
- Zidovi od ojacane zemlje
- Permanento zaklapanje
- Ekspanzivni sastavci
- Drenaza padina

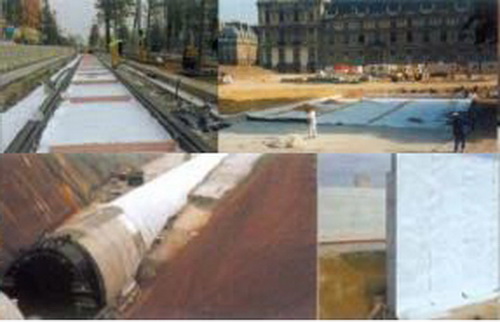

Drenaža struktura spoljašnjih lukova belgijskog visokobrzinskog voza 100.000 m INTERDRAIN-a

HORIZONTALNO ISUŠIVANJE
• Polaganje temelja
• Drenaža spratnih otvorenih prostora (ploče itd.)
• Pejzažne terase
• Zelene površine (bašte, golf tereni,itd.)
• Drenaža nasipa
• Drenaža putnih i pružnih ležišta
• Tramvajske pruge
• Popločavanje podzemnih garaža

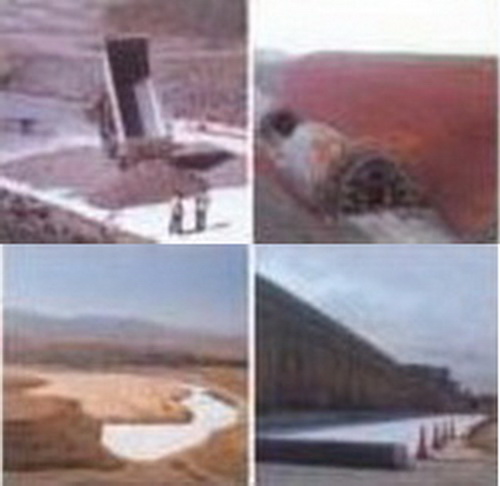

Drenaža pružnog ležišta visokobrzinskog voza Madrid-Valjadolid 22.000 m INTERDRAIN-a

DRENAŽA TUNELA
• Unutrašnjost tunela
• Tuneli

Drenaža tunela na pruzi visokobrzinskog voza Madrid-Valjadolid 55.000 m INTERDRAIN-a

LONGITUDINALNA DRENAŽA UNUTAR PROKOPA
• Putevi
• Pruge
• Stambena naselja
• Zgrade

Longitudinaln drenaža unutar prokopa autoputa u Madridu 79.000 ml VIADRAIN

Vertikalna drenaža i drenaža kanala

DRENAŽA SPOLJAšNJOSTI STRUKTURA
InterDRAIN geojedinjenja za drenažu su idealno rešenje za drenažu bilo koje vrste struktura.
InterDRAIN, položen na spoljašnje lukove zidova i ostalih ukopanih struktura, čini optimalan sistem za kontinualno i ravnomerno skupljanje podzemnih voda i kišnice.
InterDRAIN eliminiše hidrostatički pritisak koji struktura podnosi i na taj način joj produžava životni vek.
U montažnim zidovima rolna InterDRAIN-a se može obezbediti u istoj širini kao i prostor koji odvaja potporne stubove, uz optimalan utrošak materijala i zahteva manje rada na lokaciji.

Drenaža spoljašnjih lukova struktura sa INTERDRAIN-om

InterDRAIN-ove izvanredne performanse sabijanja i visok kapacitet drenaže pod bilo kojim teretom čini ga idealnim proizvodom za ovakvu vrstu primene.


Drenaža spoljašnjih lukova struktura sa INTERDRAIN-om na radnoj lokaciji Tksekian
